[Reverb 6PG5] Proto #2, ça marche !

[jptrol]

Quand je clique sur le lien , je ne vois rien ! J'ai toujours su que Facebook et moi ça faisait deux !

Sinon pour parler sérieusement la BOM est prête .

Voici la BOM du kit mise à jour avec quelques petites modifs telles que le passage du potentiomètre de MIX/LEVEL en linéaire ... et le remplacement de quelques références obsolètes. J'ai aussi réajusté les puissances sur les résistances là où c'était possible. Les prix ont pris une sacrée gonflette, à quelques petites exceptions près.

6PG5_BOM_2025.xls

(56.5 Kio) Téléchargé 183 fois

Le total est légèrement exagéré ( 308,8 €) car nombre de composants sont disponibles uniquement par lots de 10 ou de 100 et Tube-Town fera sûrement la réduction au minimum nécessaire. Mais la BOM concerne la totalité du kit y compris l'enceinte en bois toute montée.

SI l'on compare au kit de TT actuel de 171.84€ il faut ajouter à ce dernier tous les éléments manquants :
Knobs : 2.40 €
Chassis : 19,17 €
Faceplate : 18.10 €
REVERB TANK : 36.25 €
CAB : 69,14 €
Soit un total de 145,06 € , ce qui met le kit de TT à 316.90 €

Pour avoir une idée approximative de là où on devrait arriver il faudrait à ce prix calculé du kit TT actuel de 316.90 € soustraire le coût du transfo et du tube de puissance dont nous faisons l'économie .
Donc on y va :
EL844 : 18,56 €
OT SE 5W : 37.42 € soit au total 55.98 € . On arriverait donc à 316.90 - 55.98 = 260.92 € tout compris sans compter la réduction des lots.

Dans la même configuration que la reverb TT actuelle notre 6PG5 devrait être vendue autour de : 260.92 - 145.06 = 115,86 € ( à comparer aux 171.84 €)

[McColson]

Je vais lui envoyer un mail et voir ce qu'il peut faire.
Il y a aussi le pcb à compter. Si ça reste en dessous de 300€ ça pourrait être cool.

J'ai mis le transfo dans le chassis, et c'est pas mal niveau bruit. il faut déplacer perçage du transfo et supprimer tous les trous de passes-cable.

TT30 inside 6PG5 chassis

[jptrol]

19/02

Bien vu . J'ai le PCB. Je vais en monter un de la même manière

EDIT du 31 juillet :

J'ai revu le schéma et mis à jour la BOM avec les composants et les prix :

Sur le schéma maintenant à la version 2.6 j'ai simplement ramené la prise chassis au pied de la dernière capa de filtrage d'alim ( moins de souffle encore qu'en entrée) et surtout passé le potentiomètre de linéaire à logarithmique EDIT : le potentiomètre de tonalité ! ( c'était une erreur de ma part , en linéaire il n'a quasiment aucun effet sur 95% de sa course !!)

Cliquer pour agrandir :





Pour la BOM j'ai repris les composants un à un et corrigé quelques points qui dataient d'une version antérieure du schéma : C13 par exemple . J'ai constaté que les capa de 47µF 450 V étaient quasiment moitié prix des 350 V ! Certainement dû à une prod plus importante. C'est tout bénéfice .

On atteint les 305,13 € , il ne manque que le tolex !

Cliquer pour agrandir :




A bientôt

[McColson]

Merci bcp jptrol pour la MAJ, j'étais complètement débordé entre mai et juillet !

On a choisi de partir sur le chassis 018 de chez TT, il sera donc brut, à percer soit même, mais il y a la prise 220V prédécoupée, c'est le plus chiant en fait. On proposera aussi les faceplates via l'APLAI.

Voilà je crois qu'on va partir là dessus pour le kit.

[jptrol]

On a choisi de partir sur le chassis 018 de chez TT, il sera donc brut, à percer soit même,

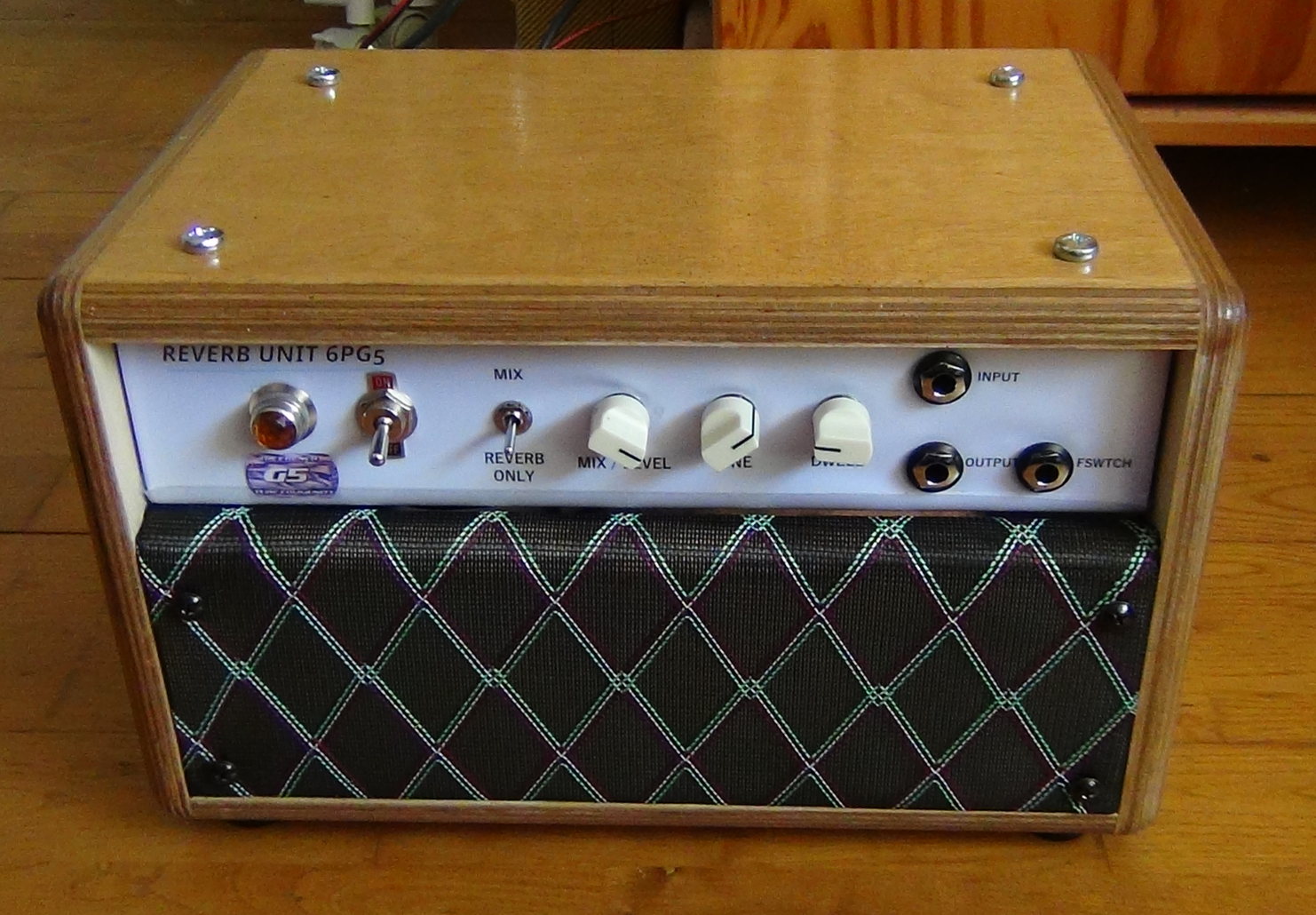

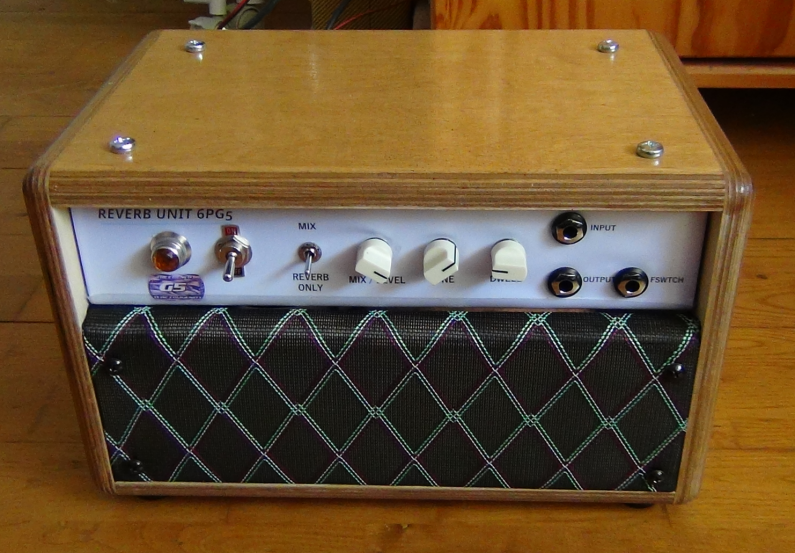

En fait j'avais chez moi le chassis 015 prépercé et non fermé . J'ai monté mon exemplaire avec et j'ai trouvé le montage très facile : seuls sont à percer les 6 trous pour le PCB et le trou de fixation du transfo 220 V. Les autres trous inutiles peuvent être laissés en l'état . Ton idée , Matthieu, de mettre le transfo à l'intérieur est excellente , le hum a quasiment disparu . Je vais faire une mesure sérieuse du rapport S/B ou plutôt S-B / B.

CPA = cliquer pour agrandir

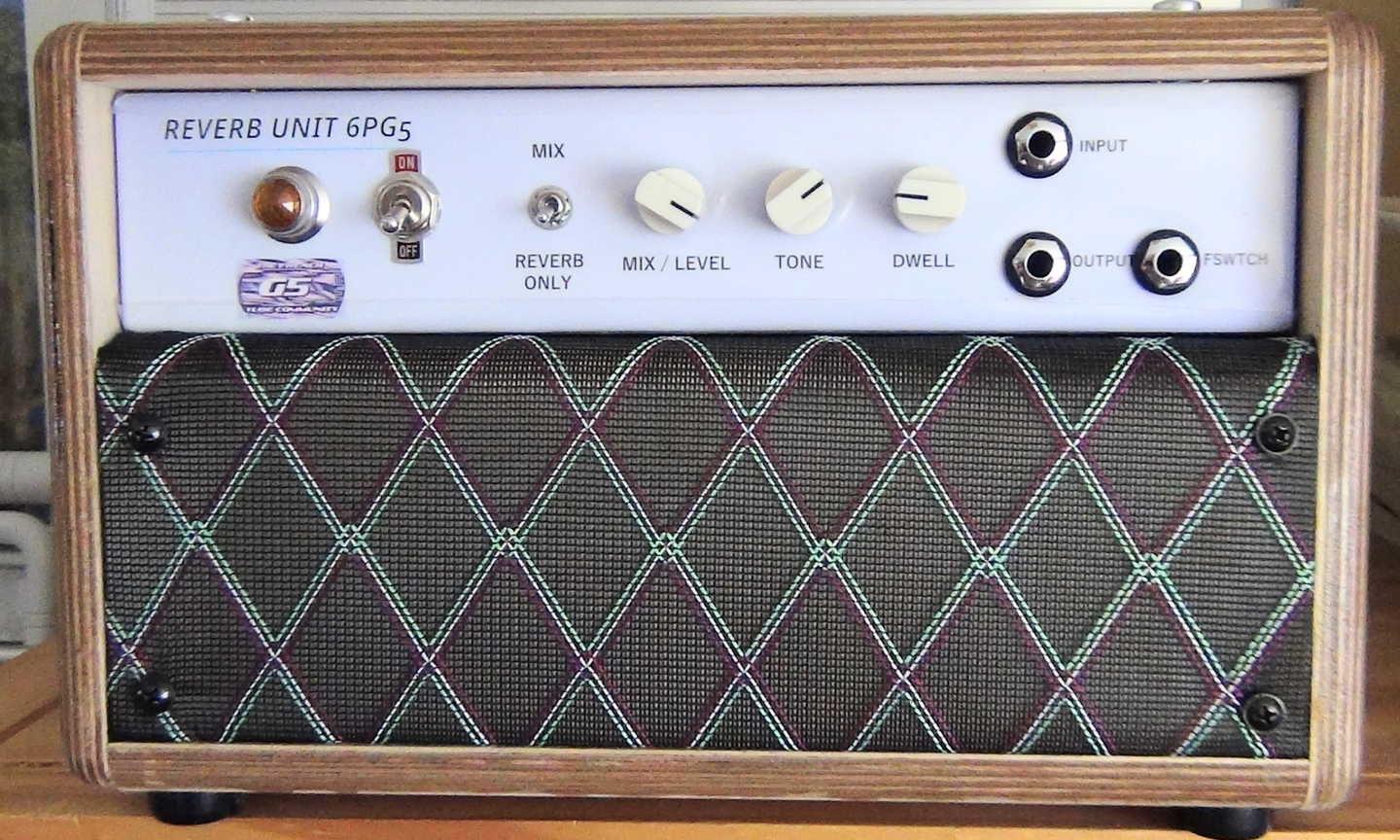

Attention pour les faceplates c'est un proto en papier scotché !

J'ai résolu aussi le pb de l'écrou en cage à droite en laissant libre le trou supérieur droit : on n'utilise que 3 trous. Avec ce chassis on a le perçage prêt pour le switch et 3 pot de 24 mm au lieu des 16 mm prévus dans la BOM.

CPA


Et le son est super , tout à fait conforme à ce qu'on en attendait ici :



Disons qu'en conclusion provisoire le choix du chassis prépercé 015 me semble un véritable plus , étant vendu (légèrement) moins cher car il n' y a pas la plaque de fermeture qui me semble d'ailleurs inutile , le chassis étant ouvert vers le haut et le reverb tank étant en-dessous.
