[Reverb 6PG5] Proto #2, ça marche !

[jptrol]

Quand je clique sur le lien , je ne vois rien ! J'ai toujours su que Facebook et moi ça faisait deux !

Sinon pour parler sérieusement la BOM est prête .

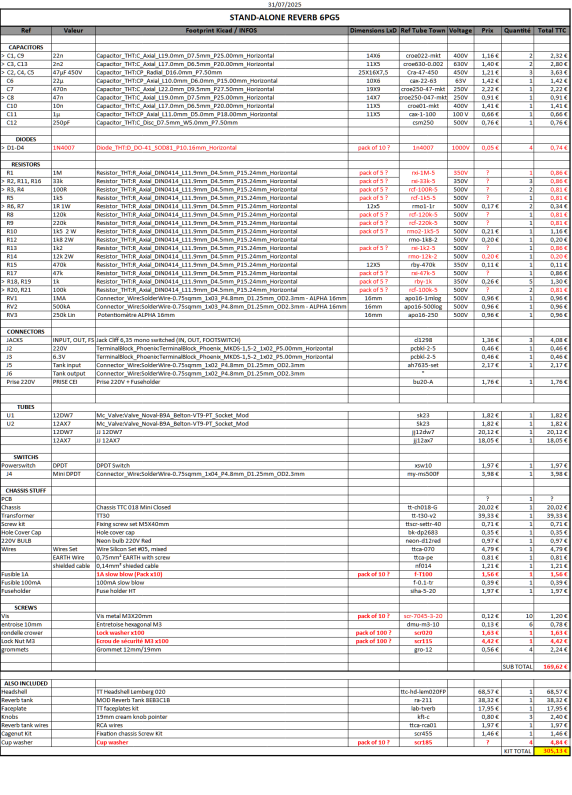

Voici la BOM du kit mise à jour avec quelques petites modifs telles que le passage du potentiomètre de MIX/LEVEL en linéaire ... et le remplacement de quelques références obsolètes. J'ai aussi réajusté les puissances sur les résistances là où c'était possible. Les prix ont pris une sacrée gonflette, à quelques petites exceptions près.

6PG5_BOM_2025.xls

(56.5 Kio) Téléchargé 44 fois

Le total est légèrement exagéré ( 308,8 €) car nombre de composants sont disponibles uniquement par lots de 10 ou de 100 et Tube-Town fera sûrement la réduction au minimum nécessaire. Mais la BOM concerne la totalité du kit y compris l'enceinte en bois toute montée.

SI l'on compare au kit de TT actuel de 171.84€ il faut ajouter à ce dernier tous les éléments manquants :
Knobs : 2.40 €
Chassis : 19,17 €
Faceplate : 18.10 €
REVERB TANK : 36.25 €
CAB : 69,14 €
Soit un total de 145,06 € , ce qui met le kit de TT à 316.90 €

Pour avoir une idée approximative de là où on devrait arriver il faudrait à ce prix calculé du kit TT actuel de 316.90 € soustraire le coût du transfo et du tube de puissance dont nous faisons l'économie .
Donc on y va :
EL844 : 18,56 €
OT SE 5W : 37.42 € soit au total 55.98 € . On arriverait donc à 316.90 - 55.98 = 260.92 € tout compris sans compter la réduction des lots.

Dans la même configuration que la reverb TT actuelle notre 6PG5 devrait être vendue autour de : 260.92 - 145.06 = 115,86 € ( à comparer aux 171.84 €)

[McColson]

Je vais lui envoyer un mail et voir ce qu'il peut faire.
Il y a aussi le pcb à compter. Si ça reste en dessous de 300€ ça pourrait être cool.

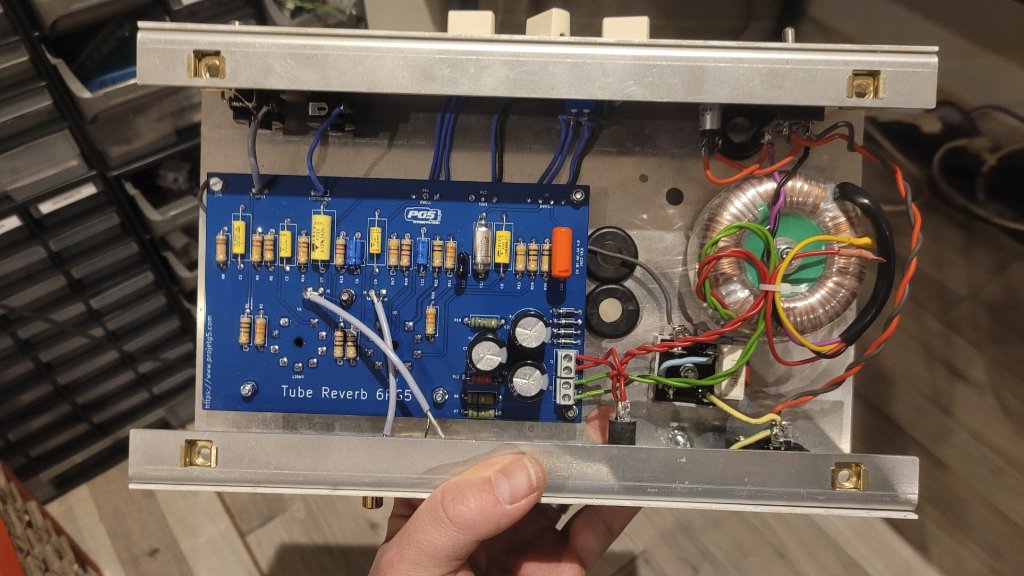

J'ai mis le transfo dans le chassis, et c'est pas mal niveau bruit. il faut déplacer perçage du transfo et supprimer tous les trous de passes-cable.

TT30 inside 6PG5 chassis

[jptrol]

Bien vu . J'ai le PCB. Je vais en monter un de la même manière
